移動空調排風管的制作方式
移動空調排風管的制作方式 | 時間: 2016年5月9日 | 分類:行業資訊
現有的移動空調產品根據排風管的使用個數分為單風管、雙風管。單風管排風內風道系統從室內吸風經蒸發器后，由內風道系統吹到室內，外風道系統從室內吸風經冷凝 器后，由外風道系統通過一根排風管吹到室外。雙風管排風內風道系統從室內吸風經蒸發 器后，由內風道系統吹到室內，外風道系統通過一根移動空調排風管從室外吸風經冷凝器后，由外風 道系統通過一根排風管吹到室外。市場現有產品中要么是單排風管，要么是雙排風管；但是 在不同的使用環境下，同一個移動空調有可能需要不同的排風方式，即需要移動空調既可 以單風管排風又可以雙風管排風，現有的移動空調無法滿足這一需求，無法實現一機多用。
發明內容為了解決上述的技術問題，本實用新型的目的是提供一種移動空調風管兩用 結構，既能采用單風管排風，又能當雙風管排風，實現了一機多用及不同的環境下使用。為了達到上述的目的，本實用新型采用了以下的技術方案一種移動空調單雙風管兩用結構，包括移動空調的后殼、外風道系統、和內風道系 統，所述內風道系統的進風口以及外風道系統的進風口和出風口均設置在移動空調的后殼 上。上述內風道系統的進風口設置有內風道進風框。單風管排風時，所述外風道系統的進風口設置有外風道進風框，所述外風道系統 的出風口設置有出風管連接頭；雙風管排風時，所述外風道系統的進風口設置有進風管連 接頭，所述外風道系統的出風口設置有出風管連接頭。本實用新型由于采用了以上的技術方案，可以根據用戶的需求來選擇采用單風管 式移動空調還是雙風管式移動空調以用于不同的使用方式和環境，使用時只需選擇外風道 系統吸風是在室內還是室外，就可通過接一根排風管或接兩根排風管來實現單風管排風或 者雙風管排風，結構合理、更換方便。
具體實施方式
以下結合附圖對本實用新型的具體實施方式
做一個詳細的說明。實施例1 如圖1、圖2所示的一種移動空調單雙風管兩用結構，包括移動空調的后殼2、外風道系統、和內風道系統，所述內風道系統的進風口以及外風道系統的進風口和出風口均設置在移動空調的后殼2上；所述內風道系統的進風口設置有內風道進風框1，所述內風道系 統的出風口 8設置在移動空調的正面。如圖1所示，當需要做為單風管式移動空調使用時，所述外風道系統的進風口設 置有外風道進風框5，所述外風道系統的出風口設置有出風管連接頭3 ；這樣，內風道系統 從室內吸風經內風道進風框1和蒸發器后，由內風道系統經出風口 8吹到室內，外風道系統 從室內吸風經后殼2上的外風道進風框5和冷凝器后，由外風道系統再通過出風管連接頭 3、排風管4、排風管接頭(出風口、出風口蓋)6、排風管固定板組合件7組成的排風系統排 出室外。如圖2所示，當需要做為雙風管式移動空調使用時，所述外風道系統的進風口設 置有進風管連接頭9，所述外風道系統的出風口設置有出風管連接頭3;內風道系統從室內 吸風經內風道進風框1和蒸發器后，由內風道系統經出風口 8吹到室內，外風道系統從室外 吸風經由排風管固定板組合件7、排風管接頭(出風口、出風口蓋)、排風管10、進風管連接 頭9組成的進風系統和冷凝器后，由外風道系統再通過由出風管連接頭3、排風管4、移動空調通風管 接頭(出風口、出風口蓋)6、排風管固定板組合件7組成的排風系統排出室外。本實用新型所采用的安裝結構方式，實現了用戶的需求來選擇采用單風管式移動 空調和雙風管式移動空調以用于不同的使用方式和環境。
權利要求一種移動空調單雙風管兩用結構，包括移動空調的后殼(2)、外風道系統、和內風道系統，其特征在于，所述內風道系統的進風口以及外風道系統的進風口和出風口均設置在移動空調的后殼(2)上。
2.根據權利要求1所述的一種移動空調單雙風管兩用結構，其特征在于，所述內風道 系統的進風口設置有內風道進風框(1)。
3.根據權利要求2所述的一種移動空調單雙風管兩用結構，其特征在于，所述外風道系統的進風口設置有外風道進風框(5)，所述外風道系統的出風口設置有出風管連接頭 ⑶。
4.根據權利要求2所述的一種移動空調單雙風管兩用結構，其特征在于，所述外風道系統的進風口設置有進風管連接頭(9)，所述外風道系統的出風口設置有出風管連接頭 ⑶。
專利摘要本實用新型公開了一種移動空調單雙風管兩用結構，包括移動空調的后殼、外風道系統、和內風道系統，所述內風道系統的進風口以及外風道系統的進風口和出風口均設置在移動空調的后殼上。本技術方案可以根據用戶的需求來選擇采用單風管式移動空調還是雙風管式移動空調以用于不同的使用方式和環境，使用時只需選擇外風道系統吸風是在室內還是室外，就可通過接一根排風管或接兩根排風管來實現單風管排風或者雙風管排風，結構合理、更換方便。

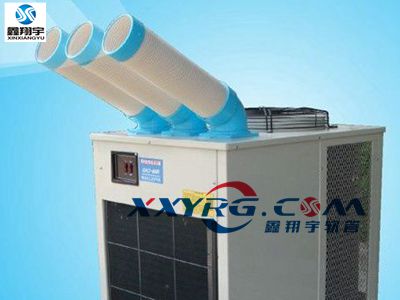

以上是鑫翔宇耐高溫風管當中的一種用于移動空調的排風管介紹。
