產品型號：XY-0404

產品名稱：焊錫吸煙罩，透明喇叭口，吸煙罩

吸煙罩用于生產線抽風系統,研發室,化學,機器設備等局部空氣污染之抽煙排氣,是電子廠焊錫時首選排風設備;電子公司生產線抽風系統中使用;研發室、化學、機器設備等局部小型空氣污染之抽煙排氣。

焊錫吸煙罩使用：

1、電子工廠等：生產線上方安裝抽煙主風管，于每個工作點上方主風管側面開一小圓孔安裝軟管支座，將吸煙罩固定于下方技術員需焊錫抽煙之處，將吸煙罩底座鎖扣固定于桌面或生產線支架上任何可固定之處，依焊錫時煙飄之方向調整以比較 適當位置及方向,將喇叭罩口離焊錫口約10公分承接煙氣排至主排風管經抽風機排至室外。 2、保養：需經常定期將吸煙罩清潔。如焊錫油煙量大罩體呈黃色時,可自行用牙膏簡易擦拭。

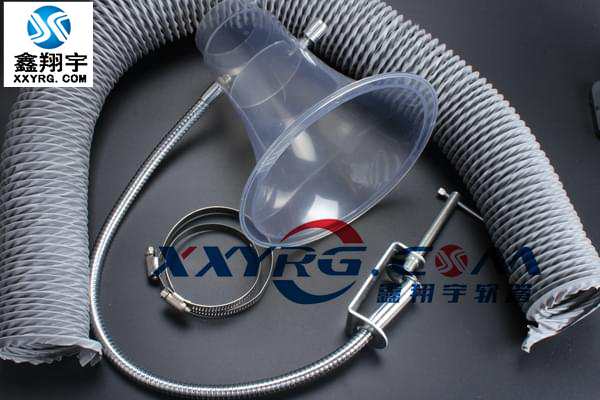

(整套包含風管*1.5米，卡箍*2，透明喇叭口，支架，方向桿。固定座。

一、產品規格：

1、透明喇叭

A、直徑 180mm 可接抽風軟管直徑 63mm ( 2 寸半)

B、直徑150mm可接抽風軟管直徑75mm(3寸)

C、直徑230mm可接抽風軟管直徑102mm(4寸)

二、透明喇叭

外形尺寸

A型：ф180×180 B型：ф150×150 C型：ф230×230

吸煙罩，阻燃級 HBV-1 ，拉伸強度 65Mpa ，熱變形溫度 137℃ ，透光率 87 %

三、開關檔位

大、中、小、關四檔位

四、吸風管(標配1.5M長PVC風管XY-0421這種，另可選擇尼龍布風管XY-0403或XY-0415風管)

外形尺寸

A 型： ф65×1500mm

溫度范圍 -30℃-140℃

比較 大空氣流速 30m/s

比較 大工作壓力 2000Pa

五、固定架座

旋轉臂 ф14×550mm 鍍鉻

調范圍 橫向旋轉 360° 縱向彎曲 360°

工作臺面厚度 10-60mm

此款吸煙罩標配的風管是：

XY-0421耐溫軟管

另外也可以配套：

XY-0403尼龍布通風管

XY-0413PP萬向伸縮管

XY-0415玻纖復合風管
